河南起重機伸縮式噴漆房項目
來源：http://hongnizn.cn/ 發布時間：2020-12-25
客戶為起重機、電動葫蘆等重型工程機械行業，現從我司采購伸縮式噴漆房及3萬風量的催化燃燒裝置，具體介紹如下：
一、伸縮式噴漆房設備
伸縮式噴漆房設備由室體、空氣分配室、送風系統、排風系統、漆霧處理系統、廢氣處理系統、照明系統、安全報警系統、電氣控制系統等組成。
噴漆房技術參數
二、設備原理介紹及結構組成：
主要設備組成：

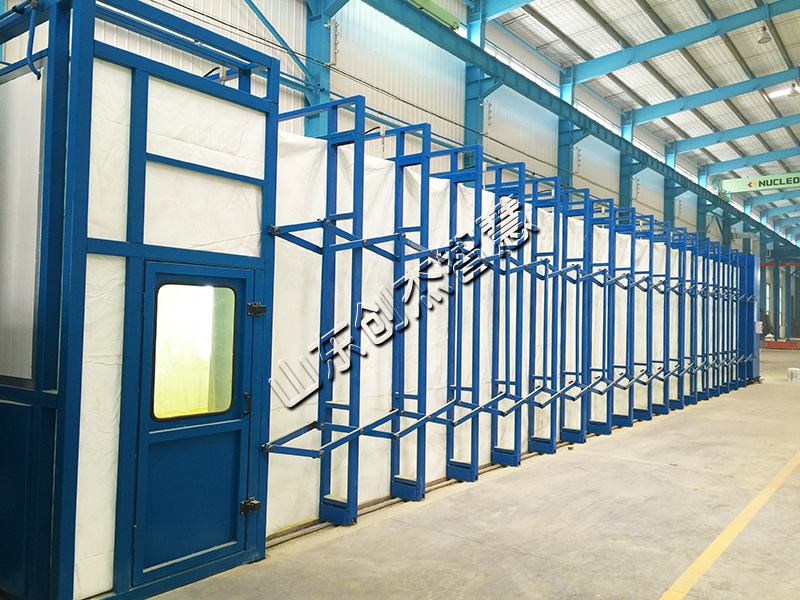

伸縮移動前室：是由框架主體、驅動裝置、阻燃PVC布、頂部防爆照明等組成的半封閉空房，形成涂裝作業有效場所。

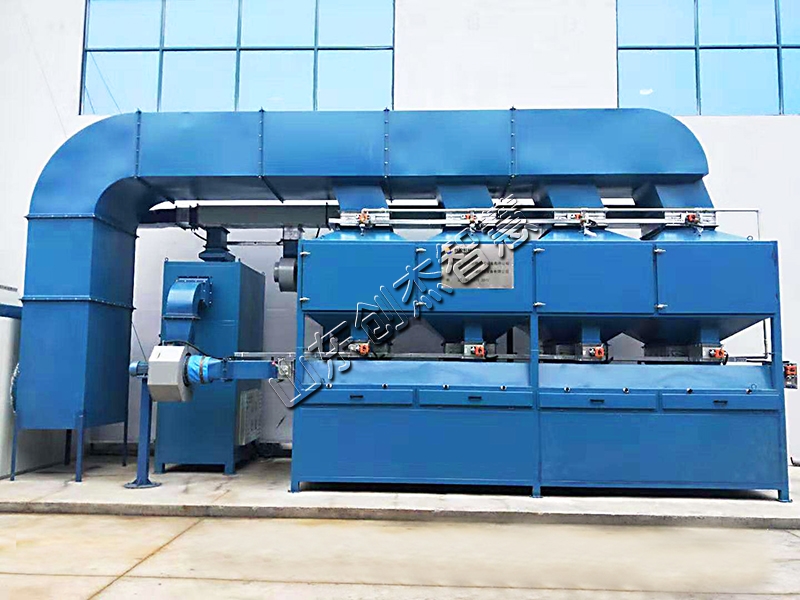

漆霧凈化及排風系統：由干式過濾器、活性炭吸附脫附-催化燃燒裝置、防爆排風機、排風風管、排風煙囪、避雷裝置等組成。
電氣控制系統：控制排風機的啟停及過載保護、催化燃燒裝置的連鎖控制、伸縮移動前室的控制、噴漆房?jī)?nèi)照明的控制及運行警示燈的控制等。
三、工藝流程簡述
1、噴漆有機廢氣先通過漆霧過濾器將噴漆時產生的漆霧粒子進行進一步過濾凈化，減少蜂窩活性炭被顆粒物堵塞而減低吸附能力的狀況發生。
2、經過濾的有機廢氣再通過吸附床內放置的蜂窩狀活性碳，對有機氣體分子進行吸附，使有機廢氣得到凈化后達標排放。
3、當蜂窩狀活性碳吸附的有機物達到設定的吸附容量時，活性炭脫附再生系統產生熱氣流對該吸附床內的活性碳進行脫附再生，脫附出的有機物的濃度可較進入吸附床的濃度提高5-10倍。
4、將脫附出的濃縮有機廢氣送入催化床進行催化燃燒反應，使有機物在300℃左右和催化劑作用下轉化成CO2和H2O后排大氣。
5、整套凈化裝置采用PLC自動控制操作。
四、項目完工介紹
該項目現已完工，經過檢測，噴漆廢氣排放達標，符合排放標準，并與客戶簽訂驗收單?？蛻?hù)反饋設備運轉正常，期待與我公司下次合作。
一、伸縮式噴漆房設備
伸縮式噴漆房設備由室體、空氣分配室、送風系統、排風系統、漆霧處理系統、廢氣處理系統、照明系統、安全報警系統、電氣控制系統等組成。
噴漆房技術參數
| 序號 | 項目名稱 | 參 數/規 格 |
| 1 | 房體（內腔尺寸:長×寬×高）mm | 35000×5000×3500mm |
| 2 | 大門型式 | 柔性卷簾門 |
| 3 | 風速 | ≥0.45m/s |
| 4 | 廢氣處理方式 | 干式漆霧過濾+活性炭吸附脫附催化燃燒裝置+高空排放 |
| 5 | 催化燃燒裝置 | |
| 處理風量 | 30000m³/h | |
| 功率 | 65KW | |
| 6 | 排風系統 | 1套 |
| 排風風量 | 30000m3/h | |
| 排風風機功率 | 37kw | |
| 7 | 光照度Lux | ≧500Lux |
| 8 | 總功率 | 約110kw |
二、設備原理介紹及結構組成：
主要設備組成：
伸縮移動前室：是由框架主體、驅動裝置、阻燃PVC布、頂部防爆照明等組成的半封閉空房，形成涂裝作業有效場所。
漆霧凈化及排風系統：由干式過濾器、活性炭吸附脫附-催化燃燒裝置、防爆排風機、排風風管、排風煙囪、避雷裝置等組成。
電氣控制系統：控制排風機的啟停及過載保護、催化燃燒裝置的連鎖控制、伸縮移動前室的控制、噴漆房?jī)?nèi)照明的控制及運行警示燈的控制等。
三、工藝流程簡述
1、噴漆有機廢氣先通過漆霧過濾器將噴漆時產生的漆霧粒子進行進一步過濾凈化，減少蜂窩活性炭被顆粒物堵塞而減低吸附能力的狀況發生。
2、經過濾的有機廢氣再通過吸附床內放置的蜂窩狀活性碳，對有機氣體分子進行吸附，使有機廢氣得到凈化后達標排放。
3、當蜂窩狀活性碳吸附的有機物達到設定的吸附容量時，活性炭脫附再生系統產生熱氣流對該吸附床內的活性碳進行脫附再生，脫附出的有機物的濃度可較進入吸附床的濃度提高5-10倍。
4、將脫附出的濃縮有機廢氣送入催化床進行催化燃燒反應，使有機物在300℃左右和催化劑作用下轉化成CO2和H2O后排大氣。
5、整套凈化裝置采用PLC自動控制操作。
四、項目完工介紹
該項目現已完工，經過檢測，噴漆廢氣排放達標，符合排放標準，并與客戶簽訂驗收單?？蛻?hù)反饋設備運轉正常，期待與我公司下次合作。
