浙江噴漆房烤漆房及廢氣處理項目介紹

來源：http://hongnizn.cn/ 發布時間：2020-11-19

應浙江某鍋爐公司要求，公司技術人員經現場考察，內部交流，與客戶確定環保解決方案，采用整體移動噴漆房烤漆房及催化燃燒設備，現項目已完工，經檢測機構檢測，環評一次通過，正式交付客戶使用。以下是項目詳情介紹

一、工藝設備構成及技術參數：

（一）、工藝要求

1、工件外形尺寸：L×W×H=13500×4500×3000mm；工件重量:10t。

2、生產線按工作日 300 天/年，單班制 8 小時考慮使用強度，每天噴漆不少于 9～12 車設計。
3、作業方式：工件經過節拍式輸送，手工噴漆、烘干室烘干、人工吊運上下件。

4、工作環境

甲方提供電源：三相五線 AC380V±10%，頻率 50Hz；

甲方車間供壓縮空氣：0.4～0.6MPa（含有水、油成份在內）；甲方車間工作環境溫度：-5℃～+45℃；
甲方車間相對濕度：≤85%；
5、烘干加熱采用柴油燃燒加熱，烘干溫度：60℃～100℃，在此范圍內可調；
6、設備能在以上工作環境下 8 小時連續穩定工作。

7、噴涂漆要求

類別	名稱	型號	標準號	主要用途	油漆干膜厚度
底漆	快干醇酸鐵紅底漆	06-1		防銹	30~50μm
底漆	雙組份環氧底漆			防銹	30~80μm
底漆	水性漆			防銹	30~80μm

8、設備整體按水性漆考慮，按水性漆要求配置。

9、廢氣經過凈化處理后排入空氣中，排氣口高度為15m，廢氣排放符合排放標準
二、技術參數

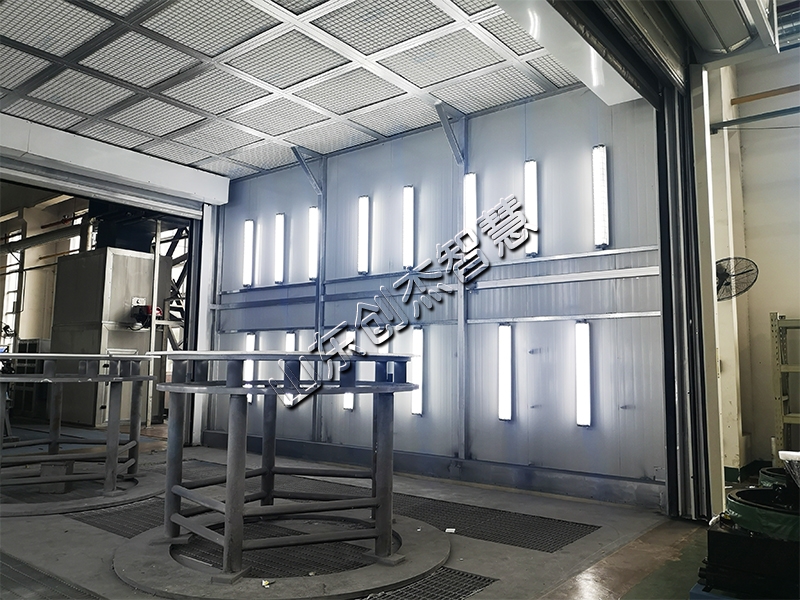

1、整體移動噴漆房

序號	項目名稱	參數/規 格
1	房體內部凈尺寸	16000×7500×5000mm
	門規格（寬×高）mm	6000×5000
	大門型式	電動卷簾門

2	送風系統（無加熱功能）	1 套
	軸流風機	12 臺
	送風機型號	T35-11-6.3
	單臺風量	10000m3/h
	送風風機功率	1.5kw
3	排風系統	1 套
	排風風量	65000m3/h （分段）
	排風機型號	以風機廠型號為準
	全壓	3000Pa
	排風風機功率	75kw
4	送排風方式	上送側排
5	有載風速 m/s	≥0.3
6	廢氣處理方式	干式漆霧過濾+催化燃燒脫附+高空排放（高度：15m）
7	催化燃燒裝置
	處理風量	65000m³/h
	運行功率	65Kw
8	風閥	6 套
9	手推式登高梯	2 套
10	光照度 Lux	≧600Lux
11	總功率	160kw

2.烘干房

序號	項 目名稱	參數/規 格	備注
1	室體工作尺寸	16000×6000×5000mm
2	循環次數	1-2 次/min
	風機型號	GW-9.5C

	風量	40000m³/h
	全壓	1100Pa
	循環風機功率	22KW
	數量	一套
3	烘干溫度	60-100℃
4	升溫時間	30-40min
	熱風加熱值	309600kcal/h
	加熱方式	柴油
	除塵	布袋除塵器
5	強排風機	B4-72No3.2A
6	廢氣處理	并入噴漆房廢氣處理設備
7	新風補風量	2000-3000m3/h
8	設備功率	約 30kw

3.VOC-650有機廢氣凈化主要技術規格參數

No	名稱	技術 參數
1	型號	VOG-650
2	額定處理風量	65000m³/h
3	形式	在線脫附
4	外形尺寸要求	8600×2260×4850mm
5	脫附設備高度	≤2600mm
6	脫附設備位置	可按系統設計要求在離主設備垂直中心 5m 區域內任意
7	處理有機廢氣成份	含苯、甲苯、二甲苯等的有機廢氣，不能處理含酮類及高沸點溶劑
8	適用廢氣濃度	≤300mg/m3
9	廢氣進口溫度	常溫
10	蜂窩活性炭比表面積	≥900m2/g
11	設備初始阻力	≤800Pa
12	設備運行阻力	≤1500Pa
13	裝置噪聲值	≤85dB(A)
14	催化燃燒起動功率	AC380V 50HZ 60kw（主風機除外）
15	脫附及催化燃燒時間	≤8h
16	蜂窩活性炭填充量	7.5m³
17	催化劑型號	HPA-8 型
18	催化劑填充量	120L/臺
19	蜂窩活性炭更換時間	在設備及時維護保養、及時更換過濾棉的情況下，正常使用 1 年
20	催化劑更換時間	≥8500h
21	整機裝機功率	65kw（不包括主風機）
22	負載	600Kg/m2
23	PLC	采用西門子產品
24	PLC 程序控制	1、在控制柜就能對裝置進行控制。 2、控制柜有集中控制端口，具備與集中控制室連接的功能，能輸送啟動、運行、停機、故障等信號；設指示燈顯示設備的運行狀態；能分別顯示裝置進出口的壓力。 3、采用自動、手動兩種控制。自動控制具有自動啟動、運行、停機功能；手動控制用于裝置調試及維修。 4、凈化裝置具有過載保護功能。 5、催化脫附再生具備自動、手動兩種控制方式。 6、催化脫附再生裝置具備溫度過熱保護功能。
