車間表面處理設備之打磨除塵房
來源：http://hongnizn.cn/ 發布時間：2021-05-05

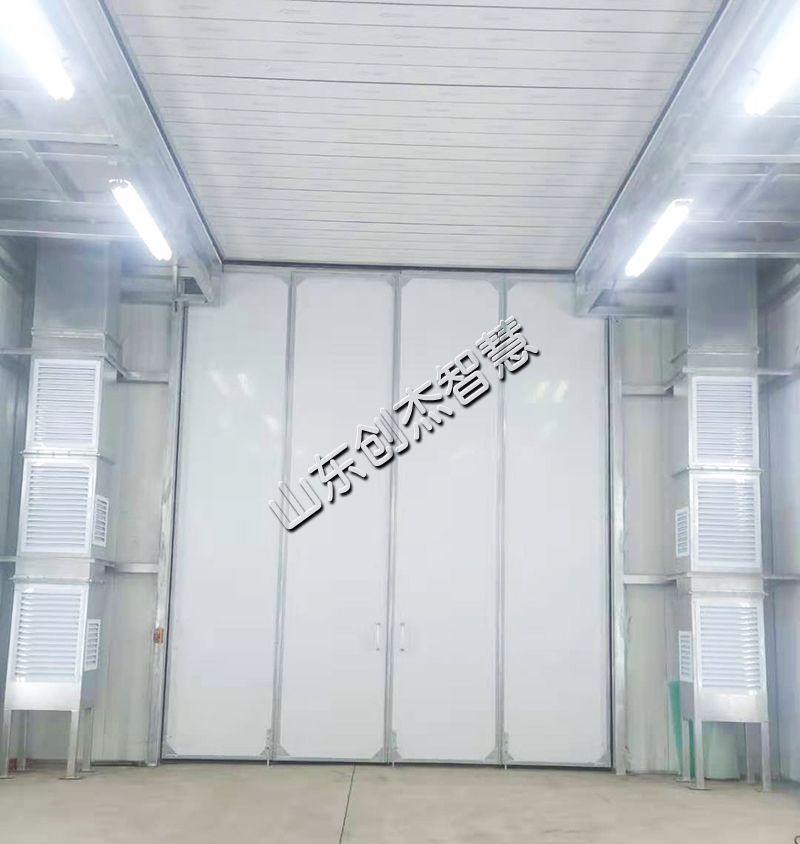

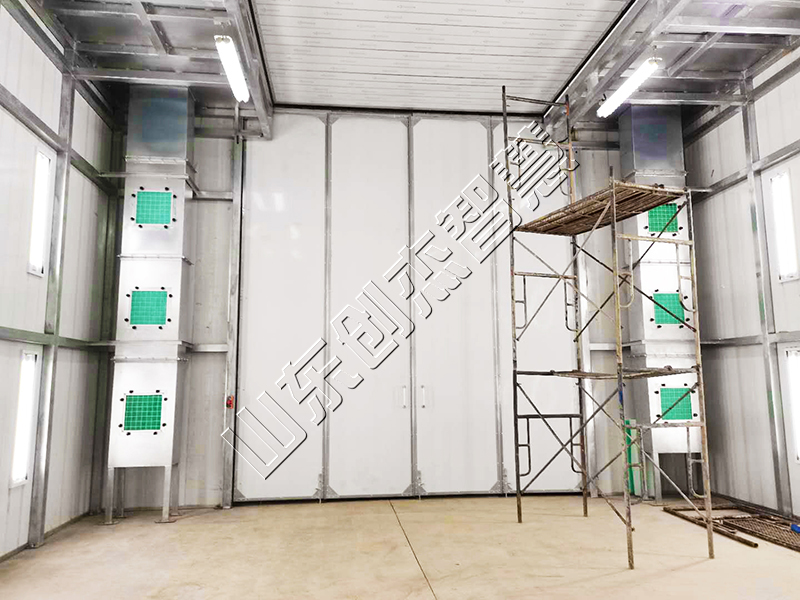

打磨房，可稱為打磨除塵房，是用于工件表面處理的封閉作業場合，可以有效的改善車間作業環境，應用于鋼結構、鈑金、車殼等加工車間。
一、工作原理
打磨房主要由室體、排風系統、粉塵過濾系統、照明系統、控制系統等部分組成。
打磨房采用固定房體結構，由車間室外取風、房體側面強制排風的方式，打磨過后的粉塵、鐵銹等經過打磨房外的氣流經房頂部的粗效過濾器及勻流板的過濾和均流后進入打磨工作室，在打磨房的橫斷面形成自上而下的氣流，把打磨房內的砂粉塵、鐵銹等通過側面吸砂管道則隨氣流進入除塵系統內，經過除塵系統的過濾后達標排放，粉塵等雜物則儲存在粉塵筒中，脈沖反吹定時作業將粉塵桶的粉塵等吹入集塵桶，然后定期清理。這樣室內含粉塵空氣不會透過房體縫隙擴散到車間內，以保證車間作業環境清潔。
每個室體室內設置2個壓縮空氣快裝接口。
二、設備主要組成部分簡介
1、室體
1.1室體骨架：
骨架立柱采用型鋼骨架制作。
1.2室體墻壁：
房體采用鍍鋅鋼管（外噴塑）做為骨架。δ1.2mm鍍鋅板作壁板，壁板之間采用鉚釘連接，整個拼接連接縫涂密封膠，室體密封。
兩側安裝大面積T=5mm鋼化玻璃，為保證鋼化玻璃與骨架支架連接穩固，接觸縫隙處墊軟墊，同時為改善室內照度，兩側開設照明。玻璃窗框體采用白色鋁合金。側壁內墻上部對稱安裝熒光燈照明燈具。
1.3壓縮空氣接口：
設2個壓縮空氣氣源接點（分兩側布置）。
2、排風系統
采用前部自然進風，后部強制排風。
排風系統由風管、排風筒等組成。（打磨房排風風機和除塵系統與噴砂房的除塵風機和除塵器共用）
2.1 風管
采用鍍鋅板無縫咬接制作，外形美觀，法蘭間用石棉繩密封。
排風筒高度為15米，設有排風筒風帽，設有固定抱箍或拉線支撐。設避雷裝置。風機設有風機箱，保證噪音排放小于85分貝。
3.2 粉塵過濾系統
打磨過程中產生的粉塵在排風機的牽引下，后排風過濾，有效保障排放的廢氣達到GB16297排放標準。
3.2.1.格柵板
在室體底部地坑鋪設格柵板。
地坪格柵板由50×5mm扁鋼及Ø12園鋼焊接而成，(其承重力不小于200Kg/m2,局部承重力不小于120Kg）。
4、照明系統
為滿足室內光照度≥500lux，室外設置熒光燈管照明燈管(2×40w/套)20套，鎮流器為專用耐溫鎮流器，燈箱隔爆。分別配置在室體兩側。整個照明系統符合防火、隔爆要求，安全節能、維護更換方便。同時在照明系統開啟控制上采取分段控制。
5、控制系統
電控系統采用集中控制。接觸器及熱繼電器均采用施耐德、德力西、正泰等公司產品。
風機的控制上，采用星三角啟動方式。
在電路的設計上，盡量采用標準模塊，減少電器元件的數量，減少接線量，將電控系統的故障源降低到較小。
電控系統所有開關、動力系統、電機、按鈕、信號燈、主開關由控制柜控制檢測，控制柜上安裝有二臺散熱風扇，主電路部分安裝有過載保護和漏電保護，當電路短路或有漏電現象時可及時截?cái)嚯娫础?br /> 打磨房技術參數：
一、工作原理
打磨房主要由室體、排風系統、粉塵過濾系統、照明系統、控制系統等部分組成。
打磨房采用固定房體結構，由車間室外取風、房體側面強制排風的方式，打磨過后的粉塵、鐵銹等經過打磨房外的氣流經房頂部的粗效過濾器及勻流板的過濾和均流后進入打磨工作室，在打磨房的橫斷面形成自上而下的氣流，把打磨房內的砂粉塵、鐵銹等通過側面吸砂管道則隨氣流進入除塵系統內，經過除塵系統的過濾后達標排放，粉塵等雜物則儲存在粉塵筒中，脈沖反吹定時作業將粉塵桶的粉塵等吹入集塵桶，然后定期清理。這樣室內含粉塵空氣不會透過房體縫隙擴散到車間內，以保證車間作業環境清潔。
每個室體室內設置2個壓縮空氣快裝接口。
二、設備主要組成部分簡介
1、室體
1.1室體骨架：
骨架立柱采用型鋼骨架制作。
1.2室體墻壁：
房體采用鍍鋅鋼管（外噴塑）做為骨架。δ1.2mm鍍鋅板作壁板，壁板之間采用鉚釘連接，整個拼接連接縫涂密封膠，室體密封。
兩側安裝大面積T=5mm鋼化玻璃，為保證鋼化玻璃與骨架支架連接穩固，接觸縫隙處墊軟墊，同時為改善室內照度，兩側開設照明。玻璃窗框體采用白色鋁合金。側壁內墻上部對稱安裝熒光燈照明燈具。
1.3壓縮空氣接口：
設2個壓縮空氣氣源接點（分兩側布置）。
2、排風系統
采用前部自然進風，后部強制排風。
排風系統由風管、排風筒等組成。（打磨房排風風機和除塵系統與噴砂房的除塵風機和除塵器共用）
2.1 風管
采用鍍鋅板無縫咬接制作，外形美觀，法蘭間用石棉繩密封。
排風筒高度為15米，設有排風筒風帽，設有固定抱箍或拉線支撐。設避雷裝置。風機設有風機箱，保證噪音排放小于85分貝。
3.2 粉塵過濾系統
打磨過程中產生的粉塵在排風機的牽引下，后排風過濾，有效保障排放的廢氣達到GB16297排放標準。
3.2.1.格柵板
在室體底部地坑鋪設格柵板。
地坪格柵板由50×5mm扁鋼及Ø12園鋼焊接而成，(其承重力不小于200Kg/m2,局部承重力不小于120Kg）。
4、照明系統
為滿足室內光照度≥500lux，室外設置熒光燈管照明燈管(2×40w/套)20套，鎮流器為專用耐溫鎮流器，燈箱隔爆。分別配置在室體兩側。整個照明系統符合防火、隔爆要求，安全節能、維護更換方便。同時在照明系統開啟控制上采取分段控制。
5、控制系統
電控系統采用集中控制。接觸器及熱繼電器均采用施耐德、德力西、正泰等公司產品。
風機的控制上，采用星三角啟動方式。
在電路的設計上，盡量采用標準模塊，減少電器元件的數量，減少接線量，將電控系統的故障源降低到較小。
電控系統所有開關、動力系統、電機、按鈕、信號燈、主開關由控制柜控制檢測，控制柜上安裝有二臺散熱風扇，主電路部分安裝有過載保護和漏電保護，當電路短路或有漏電現象時可及時截?cái)嚯娫础?br /> 打磨房技術參數：
| 序號 | 項 目 名 稱 | 參 數/規 格 |
| 1 | 打磨房工作尺寸（長×寬×高）mm | 7000×5000×4500 |
| 門規格（寬×高）mm | 3000×【（+500）-（+4000）】 | |
| 安全門規格（寬×高）mm | 800×1800×1扇 | |
| 大門形式 | 手動推拉大門 | |
| 2 | 風速m/s | ≥0.25m/s |
| 3 | 通風方式 | 前部自然進風，后部強制排風 |
| 送風方式 | 自然迷宮式補風系統 | |
| 4 | 排風系統 | 1套 |
| 排風風量 | 24000m³/h | |
| 5 | 粉塵過濾方式 | 濾筒除塵 |
| 除塵器清灰方式 | 自動脈沖反吹清灰 | |
| 除塵效率 | ＞98% | |
| 6 | 噪音 | ≦85分貝 |
| 7 | 光照度Lux | ≧500Lx |
| 8 | 功率 | 5kw |
